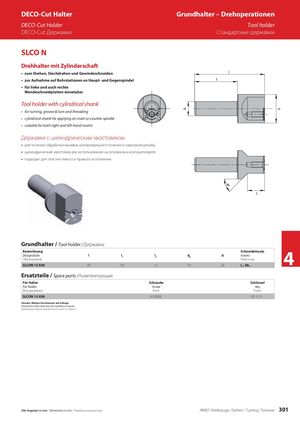

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 301

dA d DECO-Cut Halter Grundhalter – Drehoperationen DECO-Cut Holder Tool holder DECO-Cut Державки Стандартные державки SLCO N Drehhalter mit Zylinderschaft • zum Drehen, Stechdrehen und Gewindeschneiden I • zur Aufnahme auf Bohrstationen an Haupt- und Gegenspindel I1 • für linke und auch rechte Wendeschneidplatten einsetzbar Tool holder with cylindrical shank • for turning, groove & turn and threading • cylindrical shank for applying on main or counter spindle • suitable for both right and left-hand inserts Державки с цилиндрическим хвостовиком • для точения, обработки канавок, копировального точения и нарезания резьбы • цилиндрический хвостовик для использования на основном и контршпинделе • подходит для пластин левого и правого исполнения I2 Grundhalter / Tool holder / Державка BezeichnungDesignationОбозначение l l1 l2 dA SchneideinsatzdInsertsПластина4 SLCON 10 X08 49 30 12 10 20 L.. 08.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SLCON 10 X08 AS 0028 KS 1111 Hinweis: Weitere Durchmesser auf Anfrage Information: Other diameters are available on request Информация: Другие диаметры доступны по запросу Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 301
