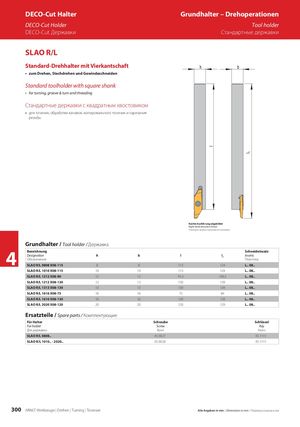

DECO-Cut Halter Grundhalter – Drehoperationen DECO-Cut Holder Tool holder DECO-Cut Державки Стандартные державки SLAO R/L Standard-Drehhalter mit Vierkantschaft • zum Drehen, Stechdrehen und Gewindeschneiden Standard toolholder with square shank • for turning, groove & turn and threading Стандартные державки с квадратным хвостовиком • для точения, обработки канавок, копировального точения и нарезания резьбы Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Grundhalter / Tool holder / Державка 4 BezeichnungDesignationОбозначение Schneideinsatzhbll1InsertsПластина SLAO R/L 0808 X08-115 8 8 115 124 L.. 08.. SLAO R/L 1010 X08-115 10 10 115 124 L.. 08.. SLAO R/L 1212 X08-90 12 12 91,5 100,5 L.. 08.. SLAO R/L 1212 X08-130 12 12 130 139 L.. 08.. SLAO R/L 1313 X08-130 13 13 130 139 L.. 08.. SLAO R/L 1616 X08-75 16 16 75 84 L.. 08.. SLAO R/L 1616 X08-130 16 16 130 139 L.. 08.. SLAO R/L 2020 X08-120 20 20 120 129 L.. 08.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SLAO R/L 0808.. AS 0027 KS 1111 SLAO R/L 1010.. - 2020.. AS 0028 KS 1111 300 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
