90EAQ. ..P10 ✓
d с каналами СОЖ A
Страница 128 – 149
75°
D
D
1

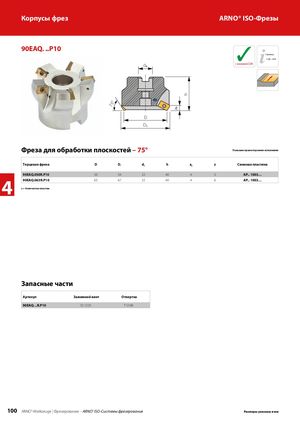

Фреза для обработки плоскостей – 75°
Показано правостороннее исполнение
| Торцевая фреза | D | D1 | dA | h | ap z Сменная пластина |
| 90EAQ.050R.P10 | 50 | 54 | 22 | 40 | 4 5 AP.. 1003… |
| 90EAQ.063R.P10 | 63 | 67 | 22 | 40 | 4 6 AP.. 1003… |
4 90EAQ.050R.P10 50 54 22 40 4 5 AP.. 1003…
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90EAQ. ..R.P10 | SS 1225 | T 5108 |
