90EAQ. ..P16 ✓
d с каналами СОЖ A
Страница 128 – 149
75
D
D
1

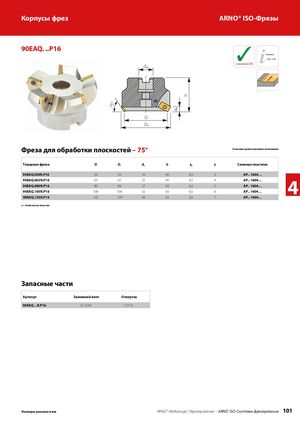

Фреза для обработки плоскостей – 75°
Показано правостороннее исполнение
| Торцевая фреза | D | D1 | dA | h | ap | z | Сменная пластина |
| 90EAQ.050R.P16 | 50 | 54 | 16 | 40 | 6,5 | 3 | AP.. 1604… |
| 90EAQ.063R.P16 | 63 | 67 | 22 | 40 | 6,5 | 4 | AP.. 1604… |
| 90EAQ.080R.P16 | 80 | 84 | 27 | 50 | 6,5 | 5 | AP.. 1604… |
| 90EAQ.100R.P16 | 100 | 104 | 32 | 50 | 6,5 | 6 | AP.. 1604… |
| 90EAQ.125R.P16 | 125 | 129 | 40 | 63 | 6,5 | 7 | AP.. 1604… |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90EAQ. ..R.P16 | SS 1240 | T 5115 |
