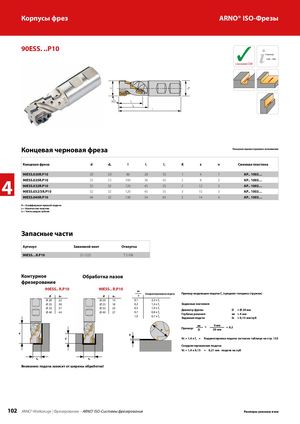

90ESS. ..P10 ✓
с каналами СОЖ
Страница 128 – 149
90° l 1 l2 l
Концевая черновая фреза
Показано правостороннее исполнение
| Концевая фреза | d | dA | l | l1 | l2 | K | z | n | Сменная пластина |
| 90ESS.020R.P10 | 20 | 20 | 86 | 28 | 35 | 1 | 4 | 1 | AP.. 1003… |
| 90ESS.025R.P10 | 25 | 25 | 100 | 36 | 45 | 2 | 8 | 2 | AP.. 1003… |
| 90ESS.032R.P10 | 32 | 32 | 120 | 45 | 55 | 2 | 12 | 3 | AP.. 1003… |
| 90ESS.032/3R.P10 | 32 | 32 | 120 | 45 | 55 | 3 | 15 | 3 | AP.. 1003… |
| 90ESS.040R.P10 | 40 | 32 | 130 | 54 | 65 | 2 | 14 | 4 | AP.. 1003… |
K = Коэффициент прямой подачи z = Количество пластин n = Число рядов зубьев
запасные части
| Артикул | зажимной винт | Отвертка |
| 90ESS. ..R.P10 | SS 1225 | T 5108 |
Контурное Обработка пазов
фрезерование
90ESS.. R.P10 90ESS.. R.P10
ae
| d | a | d | a | |
| z | z | D |
- 20 22
- 20 14 0,1
- 25 30
- 25 18 0,2
- 32 37
- 32 23 0,5
- 40 44
- 40 27 0,7
1,0
a a e e Внимание: подача зависит от ширины обработки!
Скорректированная подача Пример коррекции подачи f (средняя толщина стружки) z 2,2 x f z 1,4 x f заданные значения: z 1,0 x f
| z | Диаметр фрезы | D = Ø 20 мм | |
| 0,8 x f | |||
| z | Глубина резания | ae = 4 мм | |
| 0,7 x f | |||
| z | заданная подача | fz = 0,15 мм/зуб |
| ae | = | 4 мм | |||
| Пример: | = 0,2 | ||||
| d | D | 20 мм |
Vc = 1,4 x f = Корректировка подачи согласно таблице на стр. 133 c Скорректированная подача: Vc = 1,4 x 0,15 = 0,21 мм подача на зуб
