90EAS. ..P10 ✓
Страница d 128 – 149 A с каналами СОЖ
d
1 90°

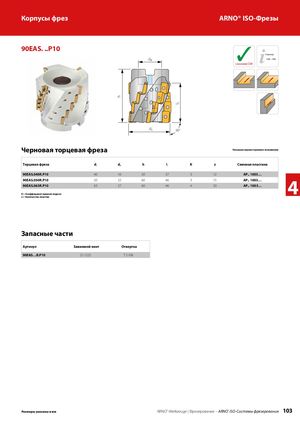

Черновая торцевая фреза
Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | h | l1 | K | z Сменная пластина |
| 90EAS.040R.P10 | 40 | 16 | 50 | 37 | 3 | 12 AP.. 1003… |
| 90EAS.050R.P10 | 50 | 22 | 60 | 46 | 3 | 15 AP.. 1003… |
| 90EAS.063R.P10 | 63 | 27 | 60 | 46 | 4 | 20 AP.. 1003… |
K = Коэффициент прямой подачи z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90EAS. ..R.P10 | SS 1225 | T 5108 |
