90ESQ. ..P10
a P
l 1
l
с каналами СОЖ
Страница 128 – 149
75°

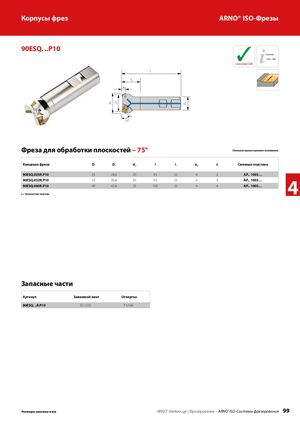

Фреза для обработки плоскостей – 75°
Показано правостороннее исполнение
| Концевая фреза | D | D1 | dA | l | l1 | ap | z Сменная пластина |
| 90ESQ.025R.P10 | 25 | 28,6 | 20 | 95 | 25 | 4 | 2 AP.. 1003… |
| 90ESQ.032R.P10 | 32 | 35,6 | 25 | 95 | 25 | 4 | 3 AP.. 1003… |
| 90ESQ.040R.P10 | 40 | 43,6 | 25 | 100 | 25 | 4 | 4 AP.. 1003… |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90ESQ. ..R.P10 | SS 1225 | T 5108 |
