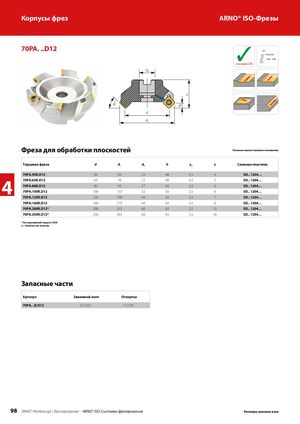

70PA. ..D12
d A
с каналами СОЖ
Страница 128 – 149
45° d d 1
| реза для обра | ботки плос | костей | Показано правостороннее исполнение | ||||
| Торцевая фреза | d | d1 | dA | h | ap | z | Сменная пластина |
| 70PA.50R.D12 | 50 | 63 | 22 | 48 | 5,5 | 4 | SD.. 1204… |
| 70PA.63R.D12 | 63 | 76 | 22 | 48 | 5,5 | 5 | SD.. 1204… |
| 70PA.80R.D12 | 80 | 93 | 27 | 50 | 5,5 | 6 | SD.. 1204… |
| 70PA.100R.D12 | 100 | 113 | 32 | 50 | 5,5 | 6 | SD.. 1204… |
| 70PA.125R.D12 | 125 | 138 | 40 | 63 | 5,5 | 7 | SD.. 1204… |
| 70PA.160R.D12 | 160 | 173 | 40 | 63 | 5,5 | 8 | SD.. 1204… |
| 70PA.200R.D12 | 200 | 213 | 60 | 63 | 5,5 | 12 | SD.. 1204… |
| 70PA.250R.D12 | 250 | 263 | 60 | 63 | 5,5 | 16 | SD.. 1204… |
* без внутренней подачи СОЖ z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 70PA. ..R.D12 | SS 1221 | T 5120 |
