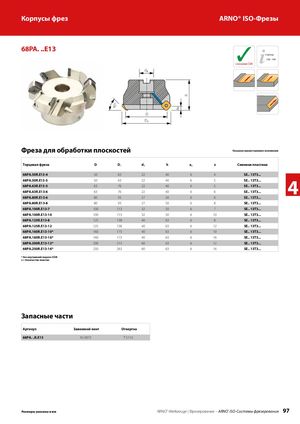

68PA. ..E13
d
A
с каналами СОЖ
Страница 128 – 149
45°
D
D
1
| реза для обра | отки плос | костей | Показано правостороннее исполнение | ||||
| Торцевая фреза | D | D1 | dA | h | ap | z | Сменная пластина |
| 68PA.50R.E13-4 | 50 | 63 | 22 | 40 | 6 | 4 | SE.. 13T3... |
| 68PA.50R.E13-5 | 50 | 63 | 22 | 40 | 6 | 5 | SE.. 13T3... |
| 68PA.63R.E13-5 | 63 | 76 | 22 | 40 | 6 | 5 | SE.. 13T3... |
| 68PA.63R.E13-6 | 63 | 76 | 22 | 40 | 6 | 6 | SE.. 13T3... |
| 68PA.80R.E13-6 | 80 | 93 | 27 | 50 | 6 | 6 | SE.. 13T3... |
| 68PA.80R.E13-8 | 80 | 93 | 27 | 50 | 6 | 8 | SE.. 13T3... |
| 68PA.100R.E13-7 | 100 | 113 | 32 | 50 | 6 | 7 | SE.. 13T3... |
| 68PA.100R.E13-10 | 100 | 113 | 32 | 50 | 6 | 10 | SE.. 13T3... |
| 68PA.125R.E13-8 | 125 | 138 | 40 | 63 | 6 | 8 | SE.. 13T3... |
| 68PA.125R.E13-12 | 125 | 138 | 40 | 63 | 6 | 12 | SE.. 13T3... |
| 68PA.160R.E13-10 | 160 | 173 | 40 | 63 | 6 | 10 | SE.. 13T3... |
| 68PA.160R.E13-16 | 160 | 173 | 40 | 63 | 6 | 16 | SE.. 13T3... |
| 68PA.200R.E13-12 | 200 | 213 | 60 | 63 | 6 | 12 | SE.. 13T3... |
| 68PA.250R.E13-16 | 250 | 263 | 60 | 63 | 6 | 16 | SE.. 13T3... |
* без внутренней подачи СОЖ z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 68PA. ..R.E13 | AS 0072 | T 5115 |
