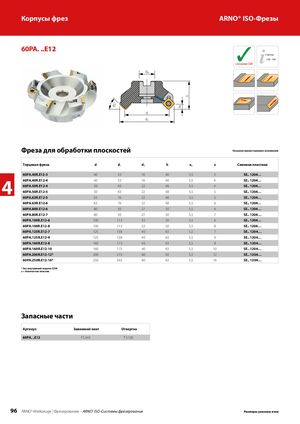

60PA. ..E12
d A
с каналами СОЖ
Страница 128 – 149
45° d d 1
Фреза для обработки плоскостей
Показано правостороннее исполнение
| Торцевая фреза | d | d1 | dA | h | ap | z | Сменная пластина |
| 60PA.40R.E12-3 | 40 | 53 | 16 | 40 | 5,5 | 3 | SE.. 1204… |
| 60PA.40R.E12-4 | 40 | 53 | 16 | 40 | 5,5 | 4 | SE.. 1204… |
| 60PA.50R.E12-4 | 50 | 63 | 22 | 48 | 5,5 | 4 | SE.. 1204… |
| 60PA.50R.E12-5 | 50 | 63 | 22 | 48 | 5,5 | 5 | SE.. 1204… |
| 60PA.63R.E12-5 | 63 | 76 | 22 | 48 | 5,5 | 5 | SE.. 1204… |
| 60PA.63R.E12-6 | 63 | 76 | 22 | 48 | 5,5 | 6 | SE.. 1204… |
| 60PA.80R.E12-6 | 80 | 93 | 27 | 50 | 5,5 | 6 | SE.. 1204… |
| 60PA.80R.E12-7 | 80 | 93 | 27 | 50 | 5,5 | 7 | SE.. 1204… |
| 60PA.100R.E12-6 | 100 | 113 | 32 | 50 | 5,5 | 6 | SE.. 1204… |
| 60PA.100R.E12-8 | 100 | 113 | 32 | 50 | 5,5 | 8 | SE.. 1204… |
| 60PA.125R.E12-7 | 125 | 138 | 40 | 63 | 5,5 | 7 | SE.. 1204… |
| 60PA.125R.E12-9 | 125 | 138 | 40 | 63 | 5,5 | 9 | SE.. 1204… |
| 60PA.160R.E12-8 | 160 | 173 | 40 | 63 | 5,5 | 8 | SE.. 1204… |
| 60PA.160R.E12-10 | 160 | 173 | 40 | 63 | 5,5 | 10 | SE.. 1204… |
| 60PA.200R.E12-12 | 200 | 213 | 60 | 63 | 5,5 | 12 | SE.. 1204… |
| 60PA.250R.E12-16 | 250 | 263 | 60 | 63 | 5,5 | 16 | SE.. 1204… |
* без внутренней подачи СОЖ z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 60PA. ..E12 | FS 243 | T 5120 |
