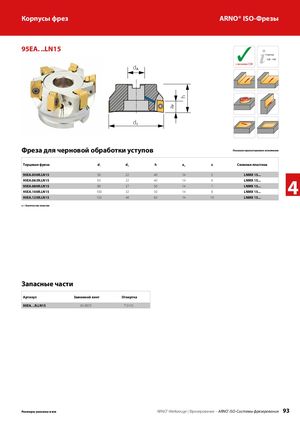

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 92
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
95EA. ..LN15 ✓
d с каналами СОЖ A
Страница 128 – 149
d
1
Фреза для черновой обработки уступов
Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | h | ap | z | Сменная пластина |
| 95EA.050R.LN15 | 50 | 22 | 40 | 14 | 5 | LNMX 15... |
| 95EA.063R.LN15 | 63 | 22 | 40 | 14 | 6 | LNMX 15... |
| 95EA.080R.LN15 | 80 | 27 | 50 | 14 | 7 | LNMX 15... |
| 95EA.100R.LN15 | 100 | 32 | 50 | 14 | 8 | LNMX 15... |
| 95EA.125R.LN15 | 125 | 40 | 63 | 14 | 10 | LNMX 15... |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 95EA. ..R.LN15 | AS 0073 | T 5115 |
