95EA. ..LN10 ✓
Страница d 128 – 149 A с каналами СОЖ
d
1

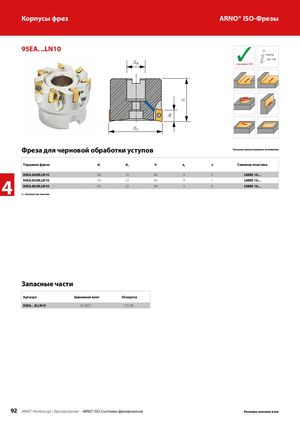

Фреза для черновой обработки уступов
Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | h ap | z Сменная пластина |
| 95EA.040R.LN10 | 40 | 16 | 40 9 | 5 LNMX 10... |
| 95EA.050R.LN10 | 50 | 22 | 40 9 | 7 LNMX 10... |
| 95EA.063R.LN10 | 63 | 22 | 40 9 | 9 LNMX 10... |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 95EA. ..R.LN10 | AS 0071 | T 5108 |
