95ES. ..LN10 ✓
с каналами СОЖ
Страница 128 – 149
l 1 a p

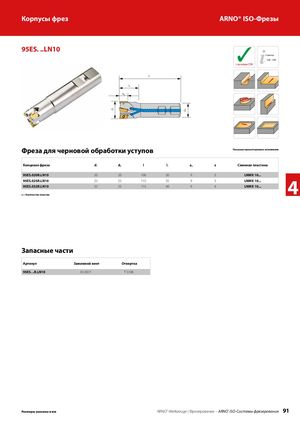

Фреза для черновой обработки уступов
Показано правостороннее исполнение
| Концевая фреза | d1 | dA l | l1 | ap z Сменная пластина |
| 95ES.020R.LN10 | 20 | 20 100 | 30 | 9 3 LNMX 10... |
| 95ES.025R.LN10 | 25 | 25 115 | 35 | 9 3 LNMX 10... |
| 95ES.032R.LN10 | 32 | 25 115 | 40 | 9 4 LNMX 10... |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 95ES. ..R.LN10 | AS 0071 | T 5108 |
