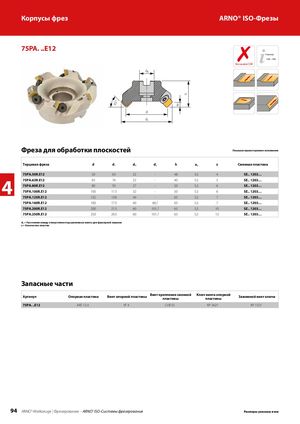

75PA. ..E12
d A
без каналов СОЖ
Страница 128 – 149
45° d d 1
Фреза для обработки плоскостей
Показано правостороннее исполнение
| Торцевая фреза | d | d1 | dA | d2 | h | ap | z | Сменная пластина |
| 75PA.50R.E12 | 50 | 63 | 22 | - | 48 | 5,5 | 4 | SE.. 1203… |
| 75PA.63R.E12 | 63 | 76 | 22 | - | 40 | 5,5 | 5 | SE.. 1203… |
| 75PA.80R.E12 | 80 | 93 | 27 | - | 50 | 5,5 | 6 | SE.. 1203… |
| 75PA.100R.E12 | 100 | 113 | 32 | - | 50 | 5,5 | 6 | SE.. 1203… |
| 75PA.125R.E12 | 125 | 138 | 40 | - | 63 | 5,5 | 7 | SE.. 1203… |
| 75PA.160R.E12 | 160 | 173 | 40 | 66,7 | 63 | 5,5 | 7 | SE.. 1203… |
| 75PA.200R.E12 | 200 | 213 | 60 | 101,7 | 63 | 5,5 | 10 | SE.. 1203… |
| 75PA.250R.E12 | 250 | 263 | 60 | 101,7 | 63 | 5,5 | 13 | SE.. 1203… |
d = Расстояние между отверстиями под крепежные винты для фрезерной оправки 2 z = Количество пластин
запасные части
| Артикул | Опорная пластина | Винт опорной пластины | Винт крепления сменной пластины | Ключ винта опорной пластины | зажимной винт ключа |
| 75PA. ..E12 | AKE 12,4 | VF 4 | CVB 55 | KP 3421 | KP 1321 |
