90ES. ..P16 ✓
с каналами СОЖ
Страница 128 – 149
a P
l 1 l

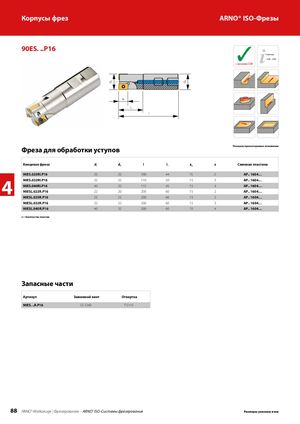

Фреза для обработки уступов Показано правостороннее исполнение
| Концевая фреза | d1 | dA | l | l1 | ap | z | Сменная пластина |
| 90ES.025RI.P16 | 25 | 25 | 100 | 44 | 15 | 2 | AP.. 1604… |
| 90ES.032RI.P16 | 32 | 32 | 110 | 50 | 15 | 3 | AP.. 1604… |
| 90ES.040RI.P16 | 40 | 32 | 115 | 45 | 15 | 4 | AP.. 1604… |
| 90ESL.022R.P16 | 22 | 20 | 200 | 60 | 15 | 2 | AP.. 1604… |
| 90ESL.025R.P16 | 25 | 25 | 200 | 60 | 15 | 2 | AP.. 1604… |
| 90ESL.032R.P16 | 32 | 32 | 200 | 60 | 15 | 3 | AP.. 1604… |
| 90ESL.040R.P16 | 40 | 32 | 200 | 60 | 15 | 4 | AP.. 1604… |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90ES. ..R.P16 | SS 1240 | T 5115 |
