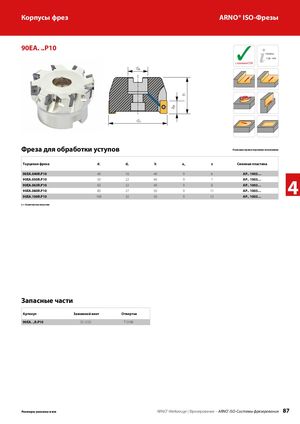

90EA. ..P10
d
A
с каналами СОЖ
Страница 128 – 149
d
1
Фреза для обработки уступов
Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | h | ap | z | Сменная пластина |
| 90EA.040R.P10 | 40 | 16 | 40 | 9 | 6 | AP.. 1003… |
| 90EA.050R.P10 | 50 | 22 | 40 | 9 | 7 | AP.. 1003… |
| 90EA.063R.P10 | 63 | 22 | 40 | 9 | 8 | AP.. 1003… |
| 90EA.080R.P10 | 80 | 27 | 50 | 9 | 11 | AP.. 1003… |
| 90EA.100R.P10 | 100 | 32 | 50 | 9 | 12 | AP.. 1003… |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90EA. ..R.P10 | SS 1225 | T 5108 |
