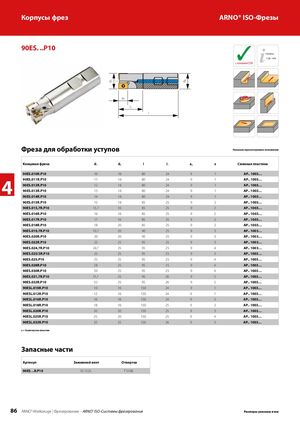

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 85

d1 dA Корпусы фрез ARNO® ISO-­Фрезы 90ES. ..P10 ✓ Страница 128 – 149 с каналами СОЖ aP l1 l Фреза для обработки уступов Показано правостороннее исполнение Концевая фреза d1 dA l l1 ap z Сменная пластина 90ES.010R.P10 10 16 80 24 9 1 AP.. 1003… 90ES.011R.P10 11 16 80 24 9 1 AP.. 1003… 4 90ES.012R.P1090ES.013R.P10 12 16 80 24 9 1 AP.. 1003…1316802491AP.. 1003… 90ES.014R.P10 14 16 80 24 9 1 AP.. 1003… 90ES.015R.P10 15 16 85 25 9 2 AP.. 1003… 90ES.015,7R.P10 15,7 16 85 25 9 2 AP.. 1003… 90ES.016R.P10 16 16 85 25 9 2 AP.. 1003… 90ES.017R.P10 17 16 85 25 9 2 AP.. 1003… 90ES.018R.P10 18 20 85 25 9 2 AP.. 1003… 90ES.019,7R.P10 19,7 20 90 25 9 3 AP.. 1003… 90ES.020R.P10 20 20 90 25 9 3 AP.. 1003… 90ES.022R.P10 22 25 95 25 9 3 AP.. 1003… 90ES.024,7R.P10 24,7 25 95 25 9 4 AP.. 1003… 90ES.025/3R.P10 25 25 95 25 9 3 AP.. 1003… 90ES.025.P10 25 25 95 25 9 4 AP.. 1003… 90ES.028R.P10 28 25 95 25 9 4 AP.. 1003… 90ES.030R.P10 30 25 95 25 9 4 AP.. 1003… 90ES.031,7R.P10 31,7 25 95 26 9 5 AP.. 1003… 90ES.032R.P10 32 25 95 26 9 5 AP.. 1003… 90ESL.010R.P10 10 16 150 24 9 1 AP.. 1003… 90ESL.012R.P10 12 16 150 24 9 1 AP.. 1003… 90ESL.016R.P10 16 16 150 24 9 2 AP.. 1003… 90ESL.018R.P10 18 16 150 25 9 2 AP.. 1003… 90ESL.020R.P10 20 20 150 25 9 3 AP.. 1003… 90ESL.025R.P10 25 20 150 25 9 4 AP.. 1003… 90ESL.032R.P10 32 25 150 26 9 5 AP.. 1003… z = Количество пластин Запасные части Артикул Зажимной винт Отвертка 90ES. ..R.P10 SS 1225 T 5108 86 ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования Размеры указаны в мм
