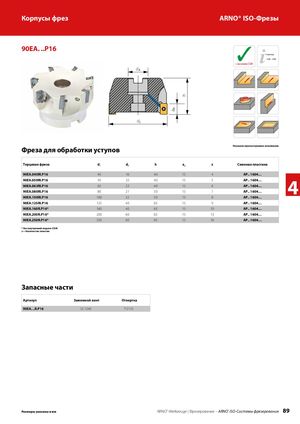

90EA. ..P16
d
A
с каналами СОЖ
Страница 128 – 149
d
1
Фреза для обработки уступов Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | h | ap | z | Сменная пластина |
| 90EA.040RI.P16 | 40 | 16 | 40 | 15 | 4 | AP.. 1604… |
| 90EA.050RI.P16 | 50 | 22 | 40 | 15 | 5 | AP.. 1604… |
| 90EA.063RI.P16 | 63 | 22 | 40 | 15 | 6 | AP.. 1604… |
| 90EA.080RI.P16 | 80 | 27 | 50 | 15 | 7 | AP.. 1604… |
| 90EA.100RI.P16 | 100 | 32 | 50 | 15 | 8 | AP.. 1604… |
| 90EA.125RI.P16 | 125 | 40 | 63 | 15 | 9 | AP.. 1604… |
| 90EA.160R.P16 | 160 | 40 | 63 | 15 | 10 | AP.. 1604… |
| 90EA.200R.P16 | 200 | 60 | 63 | 15 | 13 | AP.. 1604… |
| 90EA.250R.P16 | 250 | 60 | 63 | 15 | 16 | AP.. 1604… |
* без внутренней подачи СОЖ z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 90EA. ..R.P16 | SS 1240 | T 5115 |
