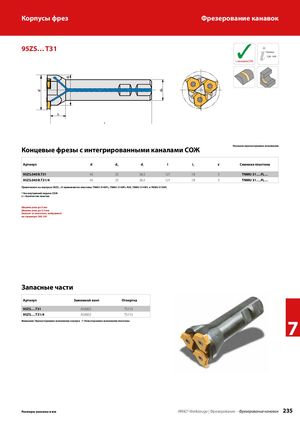

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 231

Корпусы фрез Фрезерование канавок 95ZS… T31 ✓ Страница 128 – 149 с каналами СОЖ Показано правостороннее исполнение Концевые фрезы с интегрированными каналами СОЖ Артикул d dA d1 I i1 z Сменная пластина 95ZS.045R.T31 45 25 36,5 121 18 3 TNMU 31….FL… 95ZS.045R.T31/4 45 25 36,5 121 18 3 TNMU 31….FL… Примечание: на корпусах 95ZS.../4 применяются пластины TNMU 3140FL, TNMU 3140FL-R20, TNMU 3145FL и TNMU 3150FL * без внутренней подачи СОЖ z = Количество пластин Ширина реза до 5 мм Ширина реза до 3,5 мм Зависит от пластины, выбранной на страницах 240-241 Запасные части Артикул Зажимной винт Отвертка 95ZS….T31 AS0002 T5115 95ZS….T31/4 AS0002 T5115 Внимание: Правостороннее исполнение корпуса  Левостороннее исполнение пластины 7 Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – Фрезерование канавок 235
