95ZA… T31 ✓
с каналами СОЖ dA
Страница 128 – 149
d
Показано правостороннее исполнение

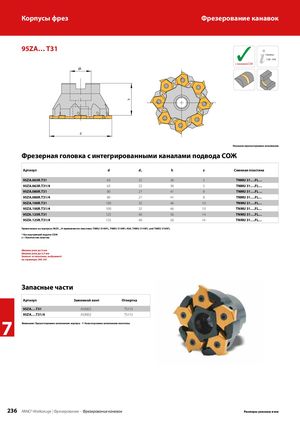

Фрезерная головка с интегрированными каналами подвода СОЖ
| Артикул | d | dA | h | z | Сменная пластина |
| 95ZA.063R.T31 | 63 | 22 | 36 | 5 | TNMU 31….FL… |
| 95ZA.063R.T31/4 | 63 | 22 | 36 | 5 | TNMU 31….FL… |
| 95ZA.080R.T31 | 80 | 27 | 41 | 8 | TNMU 31….FL… |
| 95ZA.080R.T31/4 | 80 | 27 | 41 | 8 | TNMU 31….FL… |
| 95ZA.100R.T31 | 100 | 32 | 46 | 10 | TNMU 31….FL… |
| 95ZA.100R.T31/4 | 100 | 32 | 46 | 10 | TNMU 31….FL… |
| 95ZA.125R.T31 | 125 | 40 | 56 | 14 | TNMU 31….FL… |
| 95ZA.125R.T31/4 | 125 | 40 | 56 | 14 | TNMU 31….FL… |
Примечание: на корпусах 95ZS.../4 применяются пластины TNMU 3140FL, TNMU 3140FL-R20, TNMU 3145FL und TNMU 3150FL * без внутренней подачи СОЖ z = Количество пластин
Ширина реза до 5 мм Ширина реза до 3,5 мм зависит от пластины, выбранной на страницах 240-241
запасные части
| Артикул | зажимной винт | Отвертка |
| 95ZA….T31 | AS0002 | T5115 |
| 95ZA….T31/4 | AS0002 | T5115 |
7 95ZA….T31/4 AS0002 T5115
Внимание: Правостороннее исполнение корпуса Левостороннее исполнение пластины
