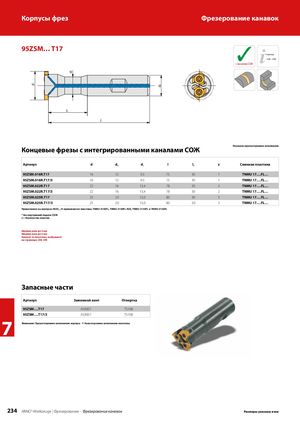

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 230
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
95ZSM… T17 ✓
с каналами СОЖ
Страница 128 – 149
l 1 l
Концевые фрезы с интегрированными каналами СОЖ Показано правостороннее исполнение
| Артикул | d | dA | d1 | I | I1 | z | Сменная пластина |
| 95ZSM.016R.T17 | 16 | 12 | 9,5 | 75 | 30 | 1 | TNMU 17….FL… |
| 95ZSM.016R.T17/3 | 16 | 12 | 9,5 | 75 | 30 | 1 | TNMU 17….FL… |
| 95ZSM.022R.T17 | 22 | 16 | 13,4 | 78 | 30 | 2 | TNMU 17….FL… |
| 95ZSM.022R.T17/3 | 22 | 16 | 13,4 | 78 | 30 | 2 | TNMU 17….FL… |
| 95ZSM.025R.T17 | 25 | 20 | 15,0 | 80 | 30 | 3 | TNMU 17….FL… |
| 95ZSM.025R.T17/3 | 25 | 20 | 15,0 | 80 | 30 | 3 | TNMU 17….FL… |
Примечание: на корпусах 95ZS.../4 применяются пластины TNMU 3140FL, TNMU 3140FL-R20, TNMU 3145FL и TNMU 3150FL * без внутренней подачи СОЖ z = Количество пластин
Ширина реза до 4 мм Ширина реза до 2 мм зависит от пластины, выбранной на страницах 238-239
запасные части
| Артикул | зажимной винт | Отвертка |
| 95ZSM….T17 | AS0007 | T5108 |
| 95ZSM….T17/3 | AS0007 | T5108 |
7 95ZSM….T17/3 AS0007 T5108
Внимание: Правостороннее исполнение корпуса Левостороннее исполнение пластины
