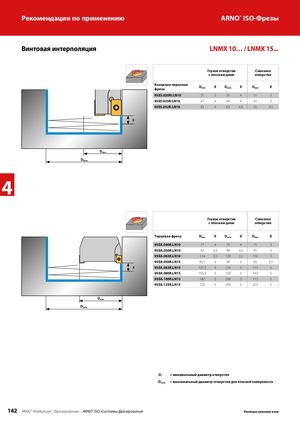

Винтовая интерполяция LNMX 10… / LNMX 15...
| Г с | лухое о плоск | тверстие им дном | Скво отвер | зное стие | ||
| Концевая черновая фреза | Dмин | X | Dмакс | X | Dмин | X |
| 95ES.020RI.LN10 | 37 | 3 | 39 | 4 | 31 | 2 |
| 95ES.025R.LN10 | 47 | 4 | 49 | 4 | 41 | 3 |
| 95ES.032R.LN10 | 61 | 4 | 63 | 4,5 | 55 | 3,5 |
X
D макс
4
D мин
| Гл с | ухое о плоск | тверстие им дном | Скво отвер | зное стие | ||
| Торцевая фреза | Dмин | X | Dмакс | X | Dмин | X |
| 95EA.040R.LN10 | 77 | 4 | 79 | 4 | 71 | 3 |
| 95EA.050R.LN10 | 97 | 3,5 | 99 | 3,5 | 91 | 3 |
| 95EA.063R.LN10 | 114 | 3,5 | 120 | 3,5 | 110 | 3 |
| 95EA.050R.LN15 | 95,5 | 4 | 98 | 5 | 85 | 3,5 |
| 95EA.063R.LN15 | 121,5 | 5 | 124 | 5 | 111 | 5 |
| 95EA.080R.LN15 | 155,5 | 5 | 158 | 5 | 145 | 5 |
| 95EA.100R.LN15 | 182 | 5 | 200 | 5 | 173 | 5 |
| 95EA.125R.LN15 | 232 | 5 | 250 | 5 | 225 | 5 |
D макс
D мин
D = минимальный диаметр отверстия 1 D = максимальный диаметр отверстия для плоской поверхности
