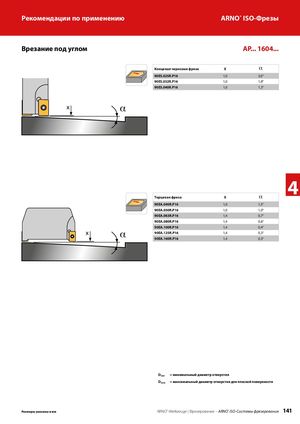

Врезание под углом AP... 1604...
| Концевая черновая фреза | X | α |
| 90ES.025R.P16 | 1,0 | 3,0° |
| 90ES.032R.P16 | 1,0 | 1,8° |
| 90ES.040R.P16 | 1,0 | 1,3° |
x α
4
| Торцевая фреза | X | α |
| 90EA.040R.P16 | 1,0 | 1,3° |
| 90EA.050R.P16 | 1,0 | 1,0° |
| 90EA.063R.P16 | 1,4 | 0,7° |
| 90EA.080R.P16 | 1,4 | 0,6° |
| 90EA.100R.P16 | 1,4 | 0,4° |
| 90EA.125R.P16 | 1,4 | 0,3° |
| 90EA.160R.P16 | 1,4 | 0,3° |
D = минимальный диаметр отверстия мин D = максимальный диаметр отверстия для плоской поверхности
