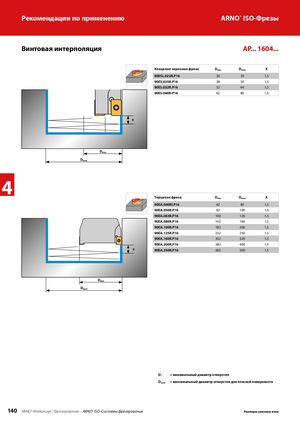

Винтовая интерполяция AP... 1604...
| Концевая черновая фреза | Dмин | Dмакс | X |
| 90ESL.022R.P16 | 30 | 39 | 1,5 |
| 90ES.025R.P16 | 38 | 50 | 1,5 |
| 90ES.032R.P16 | 52 | 64 | 1,5 |
| 90ES.040R.P16 | 62 | 80 | 1,5 |
X
D макс
4
D мин
| Торцевая фреза | Dмин | Dмакс | X |
| 90EA.040RI.P16 | 62 | 80 | 1,5 |
| 90EA.050R.P16 | 82 | 100 | 1,5 |
| 90EA.063R.P16 | 108 | 126 | 1,5 |
| 90EA.080R.P16 | 142 | 160 | 1,5 |
| 90EA.100R.P16 | 182 | 200 | 1,5 |
| 90EA.125R.P16 | 232 | 250 | 1,5 |
| 90EA.160R.P16 | 302 | 320 | 1,5 |
| 90EA.200R.P16 | 382 | 400 | 1,5 |
| 90EA.250R.P16 | 482 | 500 | 1,5 |
D макс
D мин
D = минимальный диаметр отверстия 1 D = максимальный диаметр отверстия для плоской поверхности
