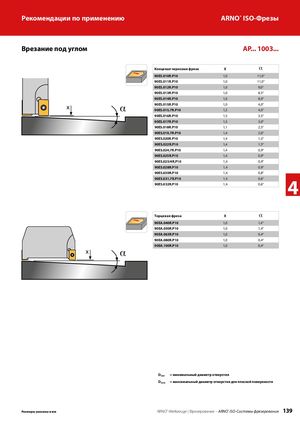

Врезание под углом AP... 1003...
| Концевая черновая фреза | X | α |
| 90ES.010R.P10 | 1,0 | 11,0° |
| 90ES.011R.P10 | 1,0 | 11,0° |
| 90ES.012R.P10 | 1,0 | 9,0° |
| 90ES.013R.P10 | 1,0 | 8,5° |
| 90ES.014R.P10 | 1,0 | 8,0° |
| 90ES.015R.P10 | 1,0 | 4,0° |
| 90ES.015,7R.P10 | 1,5 | 4,0° |
| 90ES.016R.P10 | 1,5 | 3,5° |
| 90ES.017R.P10 | 1,5 | 3,0° |
| 90ES.018R.P10 | 1,1 | 2,5° |
| 90ES.019,7R.P10 | 1,4 | 2,0° |
| 90ES.020R.P10 | 1,4 | 1,5° |
| 90ES.022R.P10 | 1,4 | 1,5° |
| 90ES.024,7R.P10 | 1,4 | 0,9° |
| 90ES.025R.P10 | 1,4 | 0,9° |
| 90ES.025/4R.P10 | 1,4 | 0,9° |
| 90ES.028R.P10 | 1,4 | 0,9° |
| 90ES.030R.P10 | 1,4 | 0,8° |
| 90ES.031,7R.P10 | 1,4 | 0,6° |
| 90ES.032R.P10 | 1,4 | 0,6° |
| Торцевая фреза | X | α |
| 90EA.040R.P10 | 1,0 | 1,4° |
| 90EA.050R.P10 | 1,0 | 1,4° |
| 90EA.063R.P10 | 1,0 | 0,4° |
| 90EA.080R.P10 | 1,0 | 0,4° |
| 90EA.100R.P10 | 1,0 | 0,4° |
90EA.100R.P10 1,0 0,4°
x
D = минимальный диаметр отверстия мин D = максимальный диаметр отверстия для плоской поверхности
