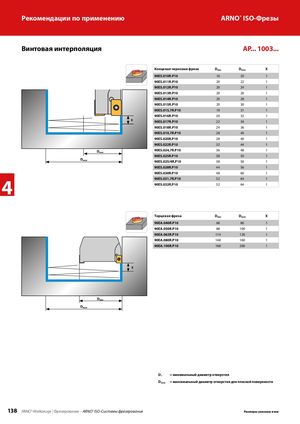

Винтовая интерполяция AP... 1003...
| Концевая черновая фреза | Dмин | Dмакс | X |
| 90ES.010R.P10 | 16 | 20 | 1 |
| 90ES.011R.P10 | 20 | 22 | 1 |
| 90ES.012R.P10 | 20 | 24 | 1 |
| 90ES.013R.P10 | 20 | 26 | 1 |
| 90ES.014R.P10 | 20 | 28 | 1 |
| 90ES.015R.P10 | 20 | 30 | 1 |
| 90ES.015,7R.P10 | 19 | 31 | 1 |
| 90ES.016R.P10 | 20 | 32 | 1 |
| 90ES.017R.P10 | 22 | 34 | 1 |
| 90ES.018R.P10 | 24 | 36 | 1 |
| 90ES.019,7R.P10 | 28 | 40 | 1 |
| 90ES.020R.P10 | 28 | 40 | 1 |
| 90ES.022R.P10 | 32 | 44 | 1 |
| 90ES.024,7R.P10 | 36 | 48 | 1 |
| 90ES.025R.P10 | 38 | 50 | 1 |
| 90ES.025/4R.P10 | 38 | 50 | 1 |
| 90ES.028R.P10 | 44 | 56 | 1 |
| 90ES.030R.P10 | 48 | 60 | 1 |
| 90ES.031,7R.P10 | 52 | 64 | 1 |
| 90ES.032R.P10 | 52 | 64 | 1 |
мин D
| Торцевая фреза | Dмин | Dмакс | X |
| 90EA.040R.P10 | 68 | 80 | 1 |
| 90EA.050R.P10 | 88 | 100 | 1 |
| 90EA.063R.P10 | 114 | 126 | 1 |
| 90EA.080R.P10 | 148 | 160 | 1 |
| 90EA.100R.P10 | 188 | 200 | 1 |
X
D макс
D мин
D = минимальный диаметр отверстия 1 D = максимальный диаметр отверстия для плоской поверхности
