Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 142

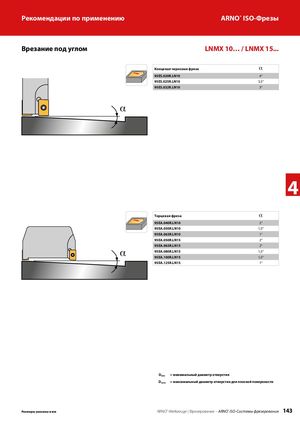

Рекомендации по применению ARNO® ISO-Ф­ резы Врезание под углом LNMX 10… / LNMX 15... Концевая черновая фреза α 95ES.020R.LN10 4° 95ES.025R.LN10 3,5° 95ES.032R.LN10 3° α 4 Торцевая фреза α 95EA.040R.LN10 2° 95EA.050R.LN10 1,5° 95EA.063R.LN10 1° 95EA.050R.LN15 2° 95EA.063R.LN15 2° α 95EA.080R.LN1595EA.100R.LN15 1,5°1,5° 95EA.125R.LN15 1° Dмин = минимальный диаметр отверстия Dмакс = максимальный диаметр отверстия для плоской поверхности Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования 143
