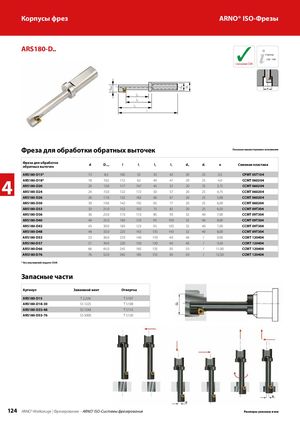

dmin dA d1 Корпусы фрез ARNO® ISO-­Фрезы ARS180-D.. ✓ Страница 128 – 149 с каналами СОЖ l2 l3 l1 l Фреза для обработки обратных выточек Показано правостороннее исполнение Фреза для обработкиобратных выточек d Dmin l l1 l2 l3 dA d1 e Сменная пластина ARS180-D15* 15 8,5 105 55 35 42 20 25 3,5 CPMT 05T104 4 ARS180-D18*ARS180-D20ARS180-D24 18 10,5 112 62 40 47 20 25 4,0 CCMT 0602042013.0117167455220253,75CCMT 0602042415.0122172505720254,75CCMT 060204 ARS180-D26 26 17.0 132 182 60 67 20 25 5,00 CCMT 060204 ARS180-D30 30 19.0 142 192 65 77 20 25 6,00 CCMT 060204 ARS180-D33 33 21.0 152 102 75 82 20 25 6,50 CCMT 09T304 ARS180-D36 36 23.0 173 113 85 93 32 40 7,00 CCMT 09T304 ARS180-D40 40 25.0 183 123 95 103 32 40 8,00 CCMT 09T304 ARS180-D43 43 30.0 183 123 95 103 32 40 7,00 CCMT 09T304 ARS180-D48 48 33.0 223 163 135 143 32 40 8,00 CCMT 09T304 ARS180-D53 53 36.0 210 140 110 40 40 / 9,00 CCMT 120404 ARS180-D57 57 39.0 220 150 120 40 40 / 9,50 CCMT 120404 ARS180-D66 66 45.0 245 165 135 50 50 / 11,00 CCMT 120404 ARS180-D76 76 52.0 265 185 155 50 50 / 12,50 CCMT 120404 * без внутренней подачи СОЖ Запасные части Артикул Зажимной винт Отвертка ARS180-D15 T 2,2.04 T 5107 ARS180-D18-30 SS 1225 T 5108 ARS180-D33-48 SS 1240 T 5115 ARS180-D53-76 SS 5000 T 5120 124 ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования Размеры указаны в мм
