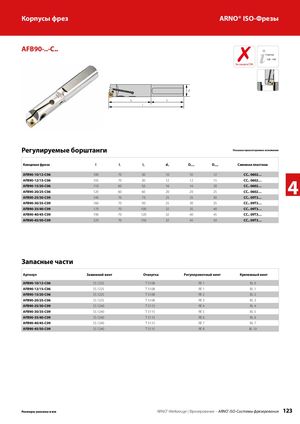

dA Корпусы фрез ARNO® ISO-­Фрезы AFB90-..-C.. ✗ Страница 128 – 149 без каналов СОЖ l2 l1 l Регулируемые борштанги Показано правостороннее исполнение Концевая фреза l l1 l2 dA Dmin Dmax Сменная пластина AFB90-10/12-C06 100 70 30 10 10 12 CC.. 0602… AFB90-12/15-C06AFB90-15/20-C06AFB90-20/25-C06105 70 30 12 12 1511060501616201206060202025CC.. 0602…CC.. 0602…CC.. 0602… 4 AFB90-25/30-C09 140 70 70 25 25 30 CC.. 09T3… AFB90-30/35-C09 160 70 90 25 30 35 CC.. 09T3… AFB90-35/40-C09 170 70 100 32 35 40 CC.. 09T3… AFB90-40/45-C09 190 70 120 32 40 45 CC.. 09T3… AFB90-45/50-C09 220 70 150 32 45 50 CC.. 09T3… Запасные части Артикул Зажимной винт Отвертка Регулировочный винт Крепежный винт AFB90-10/12-C06 SS 1225 T 5108 RE 1 BL 0 AFB90-12/15-C06 SS 1225 T 5108 RE 1 BL 1 AFB90-15/20-C06 SS 1225 T 5108 RE 2 BL 2 AFB90-20/25-C06 SS 1225 T 5108 RE 3 BL 3 AFB90-25/30-C09 SS 1240 T 5115 RE 4 BL 4 AFB90-30/35-C09 SS 1240 T 5115 RE 5 BL 5 AFB90-35/40-C09 SS 1240 T 5115 RE 6 BL 6 AFB90-40/45-C09 SS 1240 T 5115 RE 7 BL 7 AFB90-45/50-C09 SS 1240 T 5115 RE 8 BL 10 Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования 123
