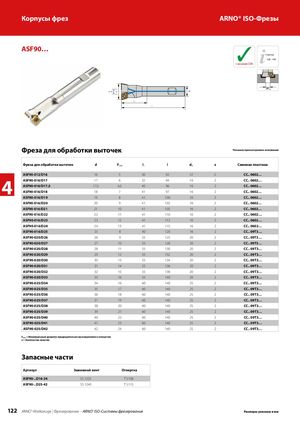

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 121

d dA Корпусы фрез ARNO® ISO-­Фрезы ASF90… ✓ Страница 128 – 149 с каналами СОЖ ø F min l1 l Фреза для обработки выточек Показано правостороннее исполнение Фреза для обработки выточек d Fmin l1 l dA z Сменная пластина ASF90-012/D16 16 5 30 92 12 2 CC.. 0602… 4 ASF90-016/D17ASF90-016/D17,5ASF90-016/D18 17 6 32 94 16 2 CC.. 0602…17,56,54096162CC.. 0602…1874197162CC.. 0602… ASF90-016/D19 19 8 41 100 16 2 CC.. 0602… ASF90-016/D20 20 9 41 102 16 2 CC.. 0602… ASF90-016/D21 21 10 41 105 16 2 CC.. 0602… ASF90-016/D22 22 11 41 110 16 2 CC.. 0602… ASF90-016/D23 23 12 41 112 16 2 CC.. 0602… ASF90-016/D24 24 13 41 115 16 2 CC.. 0602… ASF90-016/D25 25 8 40 120 16 2 CC.. 09T3… ASF90-020/D26 26 9 55 125 20 2 CC.. 09T3… ASF90-020/D27 27 10 55 128 20 2 CC.. 09T3… ASF90-020/D28 28 11 55 130 20 2 CC.. 09T3… ASF90-020/D29 29 12 55 132 20 2 CC.. 09T3… ASF90-020/D30 30 13 55 134 20 2 CC.. 09T3… ASF90-020/D31 31 14 55 136 20 2 CC.. 09T3… ASF90-020/D32 32 15 55 138 20 2 CC.. 09T3… ASF90-020/D33 33 16 55 140 20 2 CC.. 09T3… ASF90-025/D34 34 16 60 140 25 2 CC.. 09T3… ASF90-025/D35 35 17 60 140 25 2 CC.. 09T3… ASF90-025/D36 36 18 60 140 25 2 CC.. 09T3… ASF90-025/D37 37 19 60 140 25 2 CC.. 09T3… ASF90-025/D38 38 20 60 140 25 2 CC.. 09T3… ASF90-025/D39 39 21 60 140 25 2 CC.. 09T3… ASF90-025/D40 40 22 60 140 25 2 CC.. 09T3… ASF90-025/D41 41 23 60 140 25 2 CC.. 09T3… ASF90-025/D42 42 24 60 140 25 2 CC.. 09T3… Fмин = Минимальный диаметр предварительно просверленного отверстия z = Количество пластин Запасные части Артикул Зажимной винт Отвертка ASF90-..D16-24 SS 1225 T 5108 ASF90-..D25-42 SS 1240 T 5115 122 ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования Размеры указаны в мм
