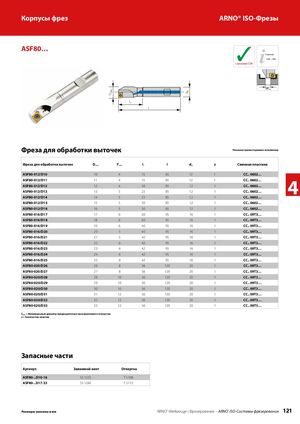

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 120

Dmin dA Корпусы фрез ARNO® ISO-­Фрезы ASF80… ✓ Страница 128 – 149 с каналами СОЖ l1 l Фреза для обработки выточек Показано правостороннее исполнение Фреза для обработки выточек Dmin Fmin l1 l dA z Сменная пластина ASF80-012/D10 10 4 15 85 12 1 CC.. 0602… ASF80-012/D11ASF80-012/D12ASF80-012/D13 11 4 15 85 12 112418851211352385121CC.. 0602…CC.. 0602…CC.. 0602… 4 ASF80-012/D14 14 5 23 85 12 1 CC.. 0602… ASF80-012/D15 15 5 30 85 12 1 CC.. 0602… ASF80-012/D16 16 5 30 85 12 1 CC.. 0602… ASF80-016/D17 17 6 30 95 16 1 CC.. 09T3… ASF80-016/D18 18 6 40 95 16 1 CC.. 09T3… ASF80-016/D19 19 6 40 95 16 1 CC.. 09T3… ASF80-016/D20 20 5 40 95 16 1 CC.. 09T3… ASF80-016/D21 21 5 42 95 16 1 CC.. 09T3… ASF80-016/D22 22 6 42 95 16 1 CC.. 09T3… ASF80-016/D23 23 6 42 95 16 1 CC.. 09T3… ASF80-016/D24 24 6 42 95 16 1 CC.. 09T3… ASF80-016/D25 25 8 42 95 16 1 CC.. 09T3… ASF80-020/D26 26 8 56 120 20 1 CC.. 09T3… ASF80-020/D27 27 8 56 120 20 1 CC.. 09T3… ASF80-020/D28 28 10 56 120 20 1 CC.. 09T3… ASF80-020/D29 29 10 56 120 20 1 CC.. 09T3… ASF80-020/D30 30 10 56 120 20 1 CC.. 09T3… ASF80-020/D31 31 12 56 120 20 1 CC.. 09T3… ASF80-020/D32 32 12 56 120 20 1 CC.. 09T3… ASF80-020/D33 33 12 56 120 20 1 CC.. 09T3… Fмин = Минимальный диаметр предварительно просверленного отверстия z = Количество пластин Запасные части Артикул Зажимной винт Отвертка ASF80-..D10-16 SS 1225 T 5108 ASF80-..D17-33 SS 1240 T 5115 Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования 121
