72ES. ..P.. ✓
с каналами СОЖ
Страница 128 – 149
l l 1
a p

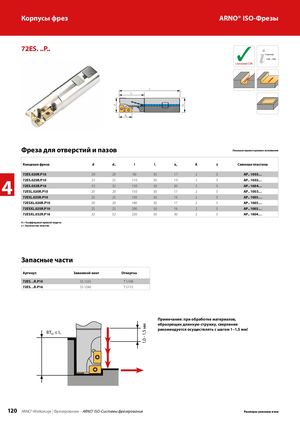

Фреза для отверстий и пазов
Показано правостороннее исполнение
| Концевая фреза | d | dA | l | l1 | ap | K | z | Сменная пластина |
| 72ES.020R.P10 | 20 | 20 | 90 | 35 | 17 | 2 | 3 | AP.. 1003… |
| 72ES.025R.P10 | 25 | 25 | 110 | 50 | 19 | 2 | 3 | AP.. 1003… |
| 72ES.032R.P16 | 32 | 32 | 130 | 50 | 30 | 2 | 3 | AP.. 1604… |
| 72ESL.020R.P10 | 20 | 20 | 150 | 30 | 17 | 2 | 3 | AP.. 1003… |
| 72ESL.025R.P10 | 25 | 25 | 150 | 50 | 19 | 2 | 3 | AP.. 1003… |
| 72ESXL.020R.P10 | 20 | 20 | 180 | 30 | 17 | 2 | 3 | AP.. 1003… |
| 72ESXL.025R.P10 | 25 | 25 | 200 | 50 | 19 | 2 | 3 | AP.. 1003… |
| 72ESXL.032R.P16 | 32 | 32 | 220 | 50 | 30 | 2 | 3 | AP.. 1604… |
K = Коэффициент прямой подачи z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| 72ES. ..R.P10 | SS 1225 | T 5108 |
| 72ES. ..R.P16 | SS 1240 | T 5115 |
BT ≤ l
max 1
Примечание: при обработке материалов,
