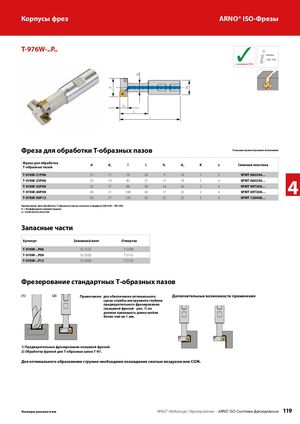

T-976W-..P.. ✓
с каналами СОЖ
Страница 128 – 149
h 1
l 1 l
Фреза для обработки T-образных пазов
Показано правостороннее исполнение
| Фреза для обработки T-образных пазов | d | d2 | l | l1 | h1 | dA | K | z Сменная пластина |
| T-976W-21P06 | 21 | 11 | 76 | 26 | 9 | 16 | 1 | 2 SPMT 060304… |
| T-976W-25P06 | 25 | 13 | 82 | 31 | 11 | 16 | 2 | 4 SPMT 060304… |
| T-976W-32P09 | 32 | 17 | 88 | 38 | 14 | 20 | 2 | 4 SPMT 09T308… |
| T-976W-40P09 | 40 | 21 | 108 | 50 | 17 | 25 | 2 | 4 SPMT 09T308… |
| T-976W-50P12 | 50 | 27 | 120 | 56 | 22 | 32 | 2 | 4 SPMT 120408… |
Примечание: Для обработки T-образных пазов согласно стандарту DIN 650 – ISO 299. K = Коэффициент прямой подачи z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| T-976W-..P06 | SS 1225 | T 5108 |
| T-976W-..P09 | SS 3500 | T 5115 |
| T-976W-..P12 | SS 5000 | T 5120 |
Фрезерование стандартных T-образных пазов
(1) (2) Примечание: для обеспечения оптимального Дополнительные возможности применения
срока службы инструмента глубина предварительного фрезерования (концевой фрезой - рис. 1) не должна превышать длину шейки
более чем на 1 мм.
1) Предварительное фрезерование концевой фрезой. 2) Обработка фрезой для Т-образных швов T-97. Для оптимального образования стружки необходимо охлаждение сжатым воздухом или СОЖ.
