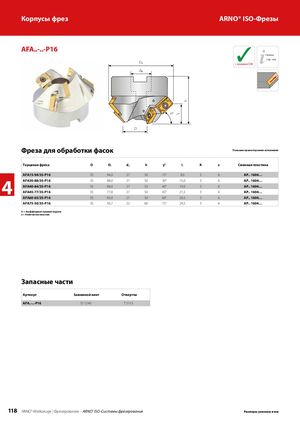

AFA..-..-P16
D1 dA
с каналами СОЖ
Страница 128 – 149
Y°
D
| Фреза для обр | ботки ф | асок | Показано правостороннее исполнение | ||||||
| Торцевая фреза | D | D1 | dA | h | y° | l1 | K | z | Сменная пластина |
| AFA15-94/35-P16 | 35 | 94,0 | 27 | 50 | 15° | 8,0 | 3 | 6 | AP.. 1604… |
| AFA30-88/35-P16 | 35 | 88,0 | 27 | 50 | 30° | 15,0 | 3 | 6 | AP.. 1604… |
| AFA40-84/35-P16 | 35 | 84,0 | 27 | 50 | 40° | 19,0 | 3 | 6 | AP.. 1604… |
| AFA45-77/35-P16 | 35 | 77,8 | 27 | 50 | 45° | 21,5 | 3 | 6 | AP.. 1604… |
| AFA60-65/35-P16 | 35 | 65,0 | 27 | 50 | 60° | 26,5 | 3 | 6 | AP.. 1604… |
| AFA75-50/35-P16 | 35 | 50,7 | 22 | 60 | 75° | 29,5 | 3 | 6 | AP.. 1604… |
K = Коэффициент прямой подачи z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| AFA..-..-P16 | SS 1240 | T 5115 |
