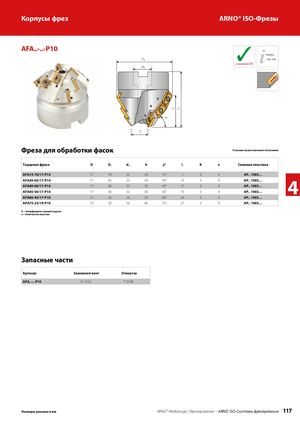

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 116
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
AFA..-..-P10 ✓
Страница D 128 – 149 1 с каналами СОЖ d A
D
Фреза для обработки фасок
Y°
Показано правостороннее исполнение
| Торцевая фреза | D | D1 | dA | h | y° | l1 | K | z | Сменная пластина |
| AFA15-70/17-P10 | 17 | 70 | 22 | 50 | 15° | 7 | 3 | 9 | AP.. 1003… |
| AFA30-65/17-P10 | 17 | 65 | 22 | 50 | 30° | 13 | 3 | 9 | AP.. 1003… |
| AFA40-60/17-P10 | 17 | 60 | 22 | 50 | 40° | 17 | 3 | 9 | AP.. 1003… |
| AFA45-56/17-P10 | 17 | 56 | 22 | 50 | 45° | 19 | 3 | 9 | AP.. 1003… |
| AFA60-45/17-P10 | 17 | 45 | 16 | 50 | 60° | 24 | 3 | 9 | AP.. 1003… |
| AFA75-33/19-P10 | 19 | 33 | 16 | 60 | 75° | 27 | 3 | 9 | AP.. 1003… |
K = Коэффициент прямой подачи z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| AFA..-..-P10 | SS 1225 | T 5108 |
