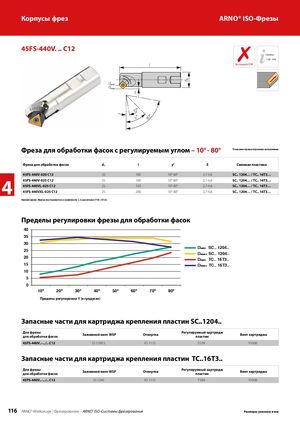

45FS-440V. .. C12 ✗
l без каналов СОЖ
Страница 128 – 149
d
dmin
max
E
10°
y 80
Фреза для обработки фасок с регулируемым углом – 10° - 80°
Показано правостороннее исполнение
| Фреза для обработки фасок | dA | l | y° | E Сменная | пластина |
| 45FS-440V-020 C12 | 20 | 100 | 10°-80° | 2,7-4,6 SC.. 1204… | / TC.. 16T3… |
| 45FS-440V-025 C12 | 25 | 100 | 10°-80° | 2,7-4,6 SC.. 1204… | / TC.. 16T3… |
| 45FS-440VL-025 C12 | 25 | 150 | 10°-80° | 2,7-4,6 SC.. 1204… | / TC.. 16T3… |
| 45FS-440VXL-025 C12 | 25 | 200 | 10°-80° | 2,7-4,6 SC.. 1204… | / TC.. 16T3… |
Примечание: Фреза поставляется в комплекте с 2 кассетами (T16 +S12).
Пределы регулировки фрезы для обработки фасок
40
35
30
Dмин SC.. 1204..
25
Dмакс SC.. 1204..
| 20 | D | TC.. 16T3.. |
| мин | ||
| 15 | D | TC.. 16T3.. |
| макс | ||
| 10 | ||
| 5 | ||
| 0 |
10° 20° 30° 40° 50° 60° 70° 80°
Пределы регулировки Y (в градусах)
запасные части для картриджа крепления пластин SC..1204..
| Для фрезы для обработки фасок | зажимной винт WSP | Отвертка | Регулируемый картридж пластин | Винт картриджа |
| 45FS-440V..-.../.. C12 | SS 1290 S | KS 1115 | S12N | V1006 |
запасные части для картриджа крепления пластин TC..16T3..
| Для фрезы для обработки фасок | зажимной винт WSP | Отвертка | Регулируемый картридж пластин | Винт картриджа |
| 45FS-440V..-.../.. C12 | SS 1240 | KS 1115 | T16N | V1006 |
