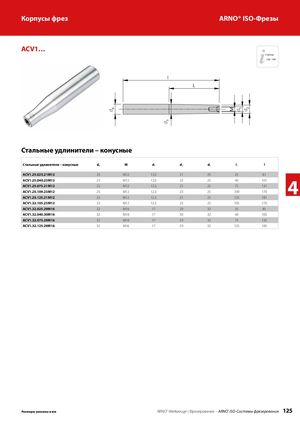

ACV1…
Страница 128 – 149
Стальные удлинители – конусные
| Стальные удлинители – конусные | dA | M | d1 | d2 | d3 | l1 | l |
| ACV1.25.025.21M12 | 25 | M12 | 12,5 | 21 | 25 | 25 | 81 |
| ACV1.25.040.23M12 | 25 | M12 | 12,5 | 23 | 25 | 40 | 101 |
| ACV1.25.075.21M12 | 25 | M12 | 12,5 | 21 | 25 | 75 | 131 |
| ACV1.25.109.23M12 | 25 | M12 | 12,5 | 23 | 25 | 109 | 170 |
| ACV1.25.125.21M12 | 25 | M12 | 12,5 | 21 | 25 | 125 | 181 |
| ACV1.32.105.23M12 | 32 | M12 | 12,5 | 23 | 25 | 105 | 170 |
| ACV1.32.025.29M16 | 32 | M16 | 17 | 29 | 32 | 25 | 85 |
| ACV1.32.040.30M16 | 32 | M16 | 17 | 30 | 32 | 40 | 105 |
| ACV1.32.075.29M16 | 32 | M16 | 17 | 29 | 32 | 75 | 135 |
| ACV1.32.125.29M16 | 32 | M16 | 17 | 29 | 32 | 125 | 185 |
