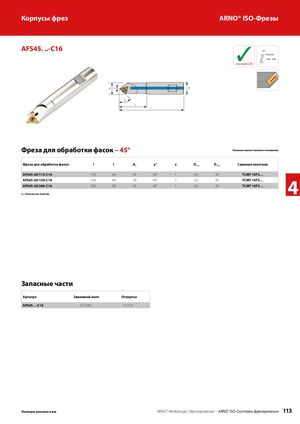

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 112
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
AFS45. ..-C16 ✓
с каналами СОЖ
Страница 128 – 149
Y° l1 l
Фреза для обработки фасок – 45°
Показано правостороннее исполнение
| Фреза для обработки фасок | l | l1 | dA | y° | z | Dmin | Dmax | Сменная пластина |
| AFS45-20/115-C16 | 115 | 40 | 20 | 45° | 1 | 0,2 | 20 | TCMT 16T3… |
| AFS45-20/150-C16 | 150 | 60 | 20 | 45° | 1 | 0,2 | 20 | TCMT 16T3… |
| AFS45-20/200-C16 | 200 | 80 | 20 | 45° | 1 | 0,2 | 20 | TCMT 16T3… |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| AFS45. ..-C16 | SS 1240 | T 5115 |
