AF45… ✓
с каналами СОЖ
Страница 128 – 149
a P
l 2 l

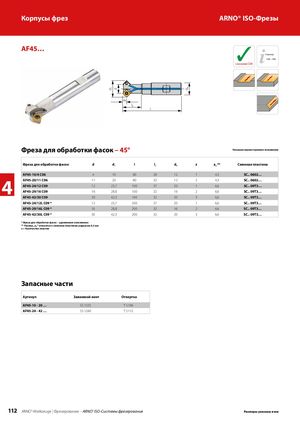

Фреза для обработки фасок – 45°
Показано правостороннее исполнение
| Фреза для обработки фасок | d | d1 | l | l2 | dA | z | ap | Сменная пластина |
| AF45-10/4 C06 | 4 | 10 | 80 | 28 | 12 | 1 | 4,3 | SC.. 0602… |
| AF45-20/11 C06 | 11 | 20 | 80 | 32 | 12 | 2 | 4,3 | SC.. 0602… |
| AF45-24/12 C09 | 12 | 23,7 | 100 | 37 | 20 | 1 | 6,6 | SC.. 09T3… |
| AF45-29/16 C09 | 16 | 28,8 | 100 | 32 | 16 | 2 | 6,6 | SC.. 09T3… |
| AF45-42/30 C09 | 30 | 42,3 | 100 | 32 | 20 | 3 | 6,6 | SC.. 09T3… |
| AF45-24/12L C09 | 12 | 23,7 | 200 | 37 | 20 | 1 | 6,6 | SC.. 09T3… |
| AF45-29/16L C09 | 16 | 28,8 | 200 | 32 | 16 | 2 | 6,6 | SC.. 09T3… |
| AF45-42/30L C09 | 30 | 42,3 | 200 | 32 | 20 | 3 | 6,6 | SC.. 09T3… |
* Фреза для обработки фасок – удлиненное исполнение ** Размер „a “ относится к сменным пластинам радиусом 0,2 мм p z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| AF45-10 - 20 … | SS 1225 | T 5106 |
| AF45-24 - 42 … | SS 1240 | T 5115 |
