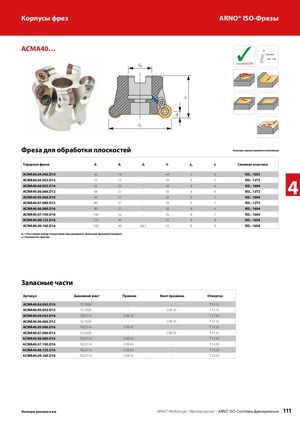

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 110
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
ACMA40… ✓
d с каналами СОЖ A
Страница 128 – 149
d
1
Фреза для обработки плоскостей
Показано правостороннее исполнение
| Торцевая фреза | d1 | dA | d2 | h | ap | z | Сменная пластина |
| ACMA40.04.042.D10 | 42 | 16 | - | 44 | 5 | 6 | RD.. 1003 |
| ACMA40.05.052.D12 | 52 | 22 | - | 50 | 6 | 5 | RD.. 12T3 |
| ACMA40.04.052.D16 | 52 | 22 | - | 50 | 8 | 4 | RD.. 1604 |
| ACMA40.06.066.D12 | 66 | 27 | - | 50 | 6 | 6 | RD.. 12T3 |
| ACMA40.05.066.D16 | 66 | 27 | - | 50 | 8 | 5 | RD.. 1604 |
| ACMA40.07.080.D12 | 80 | 27 | - | 50 | 6 | 7 | RD.. 12T3 |
| ACMA40.06.080.D16 | 80 | 27 | - | 50 | 8 | 6 | RD.. 1604 |
| ACMA40.07.100.D16 | 100 | 32 | - | 55 | 8 | 7 | RD.. 1604 |
| ACMA40.08.125.D16 | 125 | 40 | - | 55 | 8 | 8 | RD.. 1604 |
| ACMA40.09.160.D16 | 160 | 40 | 66,7 | 55 | 8 | 9 | RD.. 1604 |
d = Расстояние между отверстиями под крепежные винты для фрезерной оправки 2 z = Количество пластин
запасные части
| Артикул | зажимной винт | Прижим | Винт прижима | Отвертка |
| ACMA40.04.042.D10 | SS 3500 | - | - | T 5115 |
| ACMA40.05.052.D12 | SS 3500 | - | CVB 35 | T 5115 |
| ACMA40.04.052.D16 | 7822114 | CVB 45 | - | T 5120 |
| ACMA40.06.066.D12 | SS 3500 | - | CVB 35 | T 5115 |
| ACMA40.05.066.D16 | 7822114 | CVB 45 | - | T 5120 |
| ACMA40.07.080.D12 | SS 3500 | - | CVB 35 | T 5115 |
| ACMA40.06.080.D16 | 7822114 | CVB 45 | - | T 5120 |
| ACMA40.07.100.D16 | 7822114 | CVB 45 | - | T 5120 |
| ACMA40.08.125.D16 | 7822114 | CVB 45 | - | T 5120 |
| ACMA40.09.160.D16 | 7822114 | CVB 45 | - | T 5120 |
