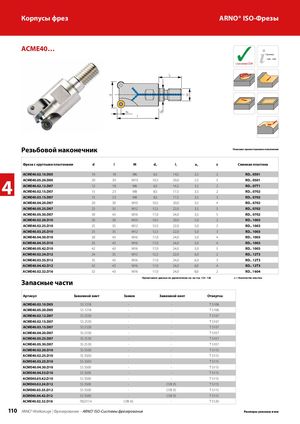

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 109

d dA M Корпусы фрез ARNO® ISO-­Фрезы ACME40… ✓ Страница 128 – 149 с каналами СОЖ ls aP l Резьбовой наконечник Показано правостороннее исполнение Фреза с круглыми пластинами d l M dA lS ap z Сменная пластина ACME40.02.10.D05 10 18 M6 6,5 14,5 2,5 2 RD.. 0501 4 ACME40.05.20.D05ACME40.02.12.D07ACME40.02.15.D0720 30 M10 10,5 20,0 2,5 5 RD.. 05011218M66,514,53,52RD.. 07T11523M88,517,53,52RD.. 0702 ACME40.03.15.D07 15 23 M8 8,5 17,5 3,5 3 RD.. 0702 ACME40.04.20.D07 20 30 M10 10,5 20,0 3,5 4 RD.. 0702 ACME40.05.25.D07 25 35 M12 12,5 22,0 3,5 5 RD.. 0702 ACME40.05.30.D07 30 43 M16 17,0 24,0 3,5 5 RD.. 0702 ACME40.02.20.D10 20 30 M10 10,5 20,0 5,0 2 RD.. 1003 ACME40.02.25.D10 25 35 M12 12,5 22,0 5,0 2 RD.. 1003 ACME40.03.25.D10 25 35 M12 12,5 22,0 5,0 3 RD.. 1003 ACME40.04.30.D10 30 43 M16 17,0 24,0 5,0 4 RD.. 1003 ACME40.04.35.D10 35 43 M16 17,0 24,0 5,0 4 RD.. 1003 ACME40.05.42.D10 42 43 M16 17,0 24,0 5,0 5 RD.. 1003 ACME40.02.24.D12 24 35 M12 12,5 22,0 6,0 2 RD.. 12T3 ACME40.03.35.D12 35 43 M16 17,0 24,0 6,0 3 RD.. 12T3 ACME40.04.42.D12 42 43 M16 17,0 24,0 6,0 4 RD.. 12T3 ACME40.02.32.D16 32 43 M16 17,0 24,0 8,0 2 RD.. 1604 Примечание: данные по удлинителям см. на стр. 125 -126 z = Количество пластин Запасные части Артикул Зажимной винт Зажим Зажимной винт Отвертка ACME40.02.10.D05 SS 1218 - - T 5106 ACME40.05.20.D05 SS 1218 - - T 5106 ACME40.02.12.D07 SS 2530 - - T 5107 ACME40.02.15.D07 SS 2530 - - T 5107 ACME40.03.15.D07 SS 2530 - - T 5107 ACME40.04.20.D07 SS 2530 - - T 5107 ACME40.05.25.D07 SS 2530 - - T 5107 ACME40.05.30.D07 SS 2530 - - T 5107 ACME40.02.20.D10 SS 3500 - - T 5115 ACME40.02.25.D10 SS 3500 - - T 5115 ACME40.03.25.D10 SS 3500 - - T 5115 ACME40.04.30.D10 SS 3500 - - T 5115 ACME40.04.35.D10 SS 3500 - - T 5115 ACME40.05.42.D10 SS 3500 - - T 5115 ACME40.02.24.D12 SS 3500 - CVB 35 T 5115 ACME40.03.35.D12 SS 3500 - CVB 35 T 5115 ACME40.04.42.D12 SS 3500 - CVB 35 T 5115 ACME40.02.32.D16 7822114 CVB 45 - T 5120 110 ARNO®-Werkzeuge | Фрезерование – ARNO® ISO-Системы фрезерования Размеры указаны в мм
