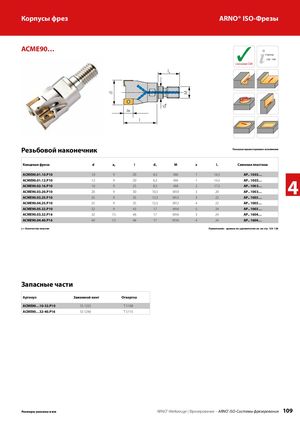

ACME90…
l
s
с каналами СОЖ
Страница 128 – 149
a
P
l
Резьбовой наконечник
Показано правостороннее исполнение
| Концевая фреза | d | ap | l | dA | M | z | lS | Сменная пластина |
| ACME90.01.10.P10 | 10 | 9 | 20 | 6,5 | M6 | 1 | 14,5 | AP.. 1003… |
| ACME90.01.12.P10 | 12 | 9 | 20 | 6,5 | M6 | 1 | 14,5 | AP.. 1003… |
| ACME90.02.16.P10 | 16 | 9 | 25 | 8,5 | M8 | 2 | 17,5 | AP.. 1003… |
| ACME90.03.20.P10 | 20 | 9 | 30 | 10,5 | M10 | 3 | 20 | AP.. 1003… |
| ACME90.03.25.P10 | 25 | 9 | 35 | 12,5 | M12 | 3 | 22 | AP.. 1003… |
| ACME90.04.25.P10 | 25 | 9 | 35 | 12,5 | M12 | 4 | 22 | AP.. 1003… |
| ACME90.05.32.P10 | 32 | 9 | 43 | 17 | M16 | 5 | 24 | AP.. 1003… |
| ACME90.03.32.P16 | 32 | 15 | 46 | 17 | M16 | 3 | 24 | AP.. 1604… |
| ACME90.04.40.P16 | 40 | 15 | 46 | 17 | M16 | 4 | 24 | AP.. 1604… |
z = Количество пластин Примечание: данные по удлинителям см. на стр. 125-126
запасные части
| Артикул | зажимной винт | Отвертка |
| ACME90…10-32.P10 | SS 1225 | T 5108 |
| ACME90…32-40.P16 | SS 1240 | T 5115 |
