AFS ..C11/C16 ✓
с каналами СОЖ
Страница 128 – 149
Y° l2 l

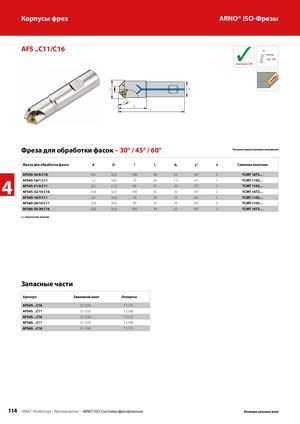

Фреза для обработки фасок – 30° / 45° / 60°
Показано правостороннее исполнение
| Фреза для обработки фасок | d | d1 | l | l2 | dA | y° | z | Сменная пластина |
| AFS30-32/6 C16 | 6,0 | 32,0 | 100 | 38 | 25 | 30° | 2 | TCMT 16T3… |
| AFS45-16/1 C11 | 1,2 | 16,0 | 70 | 20 | 12 | 45° | 1 | TCMT 1102… |
| AFS45-21/6 C11 | 6,2 | 21,0 | 90 | 35 | 20 | 45° | 2 | TCMT 1102… |
| AFS45-32/10 C16 | 10,4 | 32,5 | 100 | 42 | 25 | 45° | 2 | TCMT 16T3… |
| AFS60-16/5 C11 | 5,4 | 16,0 | 70 | 20 | 12 | 60° | 1 | TCMT 1102… |
| AFS60-26/16 C11 | 15,8 | 26,0 | 90 | 35 | 20 | 60° | 2 | TCMT 1102… |
| AFS60-35/20 C16 | 20,0 | 35,0 | 100 | 39 | 25 | 60° | 2 | TCMT 16T3… |
z = Количество пластин
запасные части
| Артикул | зажимной винт | Отвертка |
| AFS30. ..C16 | SS 1240 | T 5115 |
| AFS45. ..C11 | SS 1225 | T 5108 |
| AFS45. ..C16 | SS 1240 | T 5115 |
| AFS60. ..C11 | SS 1225 | T 5108 |
| AFS60. ..C16 | SS 1240 | T 5115 |
