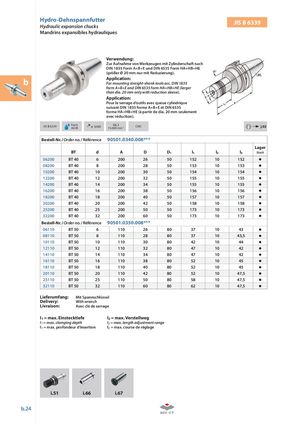

Каталог ZCC-CT оснастка - страница 93

Hydro-DehnspannfutterHydraulic expansion chucks JIS B 6339 Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). b Application:For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). JIS B 6339 FormAD/B ≤ 0,003 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0340.008*** Lager BT d A D D1 l1 l2 l3 Stock 06200 BT 40 6 200 26 50 152 10 152 08200 BT 40 8 200 28 50 153 10 153 10200 BT 40 10 200 30 50 154 10 154 12200 BT 40 12 200 32 50 155 10 155 14200 BT 40 14 200 34 50 155 10 155 16200 BT 40 16 200 38 50 156 10 156 18200 BT 40 18 200 40 50 157 10 157 20200 BT 40 20 200 42 50 158 10 158 25200 BT 40 25 200 50 50 173 10 173 32200 BT 40 32 200 60 50 173 10 173 Bestell-Nr. / Order no. / Référence 90501.0350.008*** 06110 BT 50 6 110 26 80 37 10 43 08110 BT 50 8 110 28 80 37 10 43,5 10110 BT 50 10 110 30 80 42 10 44 12110 BT 50 12 110 32 80 47 10 42 14110 BT 50 14 110 34 80 47 10 42 16110 BT 50 16 110 38 80 52 10 45 18110 BT 50 18 110 40 80 52 10 45 20110 BT 50 20 110 42 80 52 10 47,5 25110 BT 50 25 110 50 80 58 10 47,5 32110 BT 50 32 110 60 80 62 10 47,5 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.51 i.66 i.67 b.24
