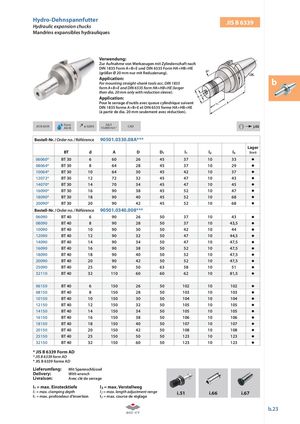

Каталог ZCC-CT оснастка - страница 92

Hydro-DehnspannfutterHydraulic expansion chucks JIS B 6339 Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application:For mounting straight-shank tools acc. DIN 1835 b form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). JIS B 6339 FormAD/B ≤ 0,003 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0330.08A*** Lager BT d A D D1 l1 l2 l3 Stock 06060* BT 30 6 60 26 45 37 10 33 08064* BT 30 8 64 28 45 37 10 29 10064* BT 30 10 64 30 45 42 10 37 12072* BT 30 12 72 32 45 47 10 43 14070* BT 30 14 70 34 45 47 10 45 16090* BT 30 16 90 38 45 52 10 47 18090* BT 30 18 90 40 45 52 10 68 20090* BT 30 20 90 42 45 52 10 68 Bestell-Nr. / Order no. / Référence 90501.0340.008*** 06090 BT 40 6 90 26 50 37 10 43 08090 BT 40 8 90 28 50 37 10 43,5 10090 BT 40 10 90 30 50 42 10 44 12090 BT 40 12 90 32 50 47 10 44,5 14090 BT 40 14 90 34 50 47 10 47,5 16090 BT 40 16 90 38 50 52 10 47,5 18090 BT 40 18 90 40 50 52 10 47,5 20090 BT 40 20 90 42 50 52 10 47,5 25090 BT 40 25 90 50 63 58 10 51 32110 BT 40 32 110 60 60 62 10 81,5 06150 BT 40 6 150 26 50 102 10 102 08150 BT 40 8 150 28 50 103 10 103 10150 BT 40 10 150 30 50 104 10 104 12150 BT 40 12 150 32 50 105 10 105 14150 BT 40 14 150 34 50 105 10 105 16150 BT 40 16 150 38 50 106 10 106 18150 BT 40 18 150 40 50 107 10 107 20150 BT 40 20 150 42 50 108 10 108 25150 BT 40 25 150 50 50 123 10 123 32150 BT 40 32 150 60 50 123 10 123 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range i.51 i.66 i.67 l1 = max. profondeur d’insertion l2 = max. course de réglage b.23
