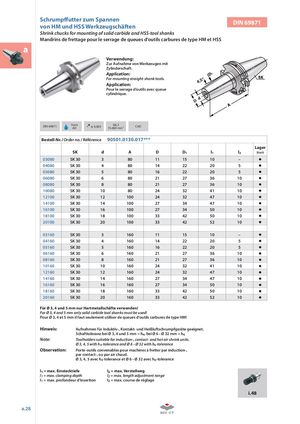

Каталог ZCC-CT оснастка - страница 63

Schrump utter zum Spannenvon HM und HSS Werkzeugschäften DIN 69871 Shrink chucks for mounting of solid carbide and HSS-tool shanks Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS a Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. DIN 69871 FormAD  ≤ 0,003 G6,315.000 min-1CAD Bestell-Nr. / Order no. / Référence 90501.0130.017*** Lager SK d A D D1 l1 l2 Stock 03080 SK 30 3 80 11 15 10 – 04080 SK 30 4 80 14 22 20 5 05080 SK 30 5 80 16 22 20 5 06080 SK 30 6 80 21 27 36 10 08080 SK 30 8 80 21 27 36 10 10080 SK 30 10 80 24 32 41 10 12100 SK 30 12 100 24 32 47 10 14100 SK 30 14 100 27 34 47 10 16100 SK 30 16 100 27 34 50 10 18100 SK 30 18 100 33 42 50 10 20100 SK 30 20 100 33 42 52 10 03160 SK 30 3 160 11 15 10 – 04160 SK 30 4 160 14 22 20 5 05160 SK 30 5 160 16 22 20 5 06160 SK 30 6 160 21 27 36 10 08160 SK 30 8 160 21 27 36 10 10160 SK 30 10 160 24 32 41 10 12160 SK 30 12 160 24 32 47 10 14160 SK 30 14 160 27 34 47 10 16160 SK 30 16 160 27 34 50 10 18160 SK 30 18 160 33 42 50 10 20160 SK 30 20 160 33 42 52 10 Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 3, 4, 5 avec h4-tolerance et Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.48 a.28
