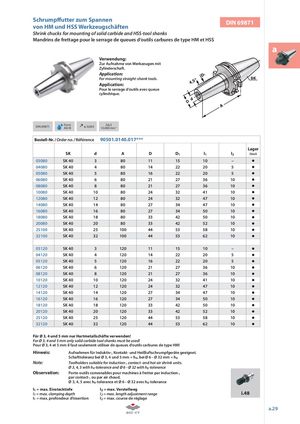

Каталог ZCC-CT оснастка - страница 64

Schrump utter zum Spannenvon HM und HSS Werkzeugschäften DIN 69871 Shrink chucks for mounting of solid carbide and HSS-tool shanks Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS a Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. DIN 69871 FormAD/B ≤ 0,003 G6,315.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0140.017*** Lager SK d A D D1 l1 l2 Stock 03080 SK 40 3 80 11 15 10 – 04080 SK 40 4 80 14 22 20 5 05080 SK 40 5 80 16 22 20 5 06080 SK 40 6 80 21 27 36 10 08080 SK 40 8 80 21 27 36 10 10080 SK 40 10 80 24 32 41 10 12080 SK 40 12 80 24 32 47 10 14080 SK 40 14 80 27 34 47 10 16080 SK 40 16 80 27 34 50 10 18080 SK 40 18 80 33 42 50 10 20080 SK 40 20 80 33 42 52 10 25100 SK 40 25 100 44 53 58 10 32100 SK 40 32 100 44 53 62 10 03120 SK 40 3 120 11 15 10 – 04120 SK 40 4 120 14 22 20 5 05120 SK 40 5 120 16 22 20 5 06120 SK 40 6 120 21 27 36 10 08120 SK 40 8 120 21 27 36 10 10120 SK 40 10 120 24 32 41 10 12120 SK 40 12 120 24 32 47 10 14120 SK 40 14 120 27 34 47 10 16120 SK 40 16 120 27 34 50 10 18120 SK 40 18 120 33 42 50 10 20120 SK 40 20 120 33 42 52 10 25120 SK 40 25 120 44 53 58 10 32120 SK 40 32 120 44 53 62 10 Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 3, 4, 5 avec h4-tolerance et Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range i.48 l1 = max. profondeur d’insertion l2 = max. course de réglage a.29
