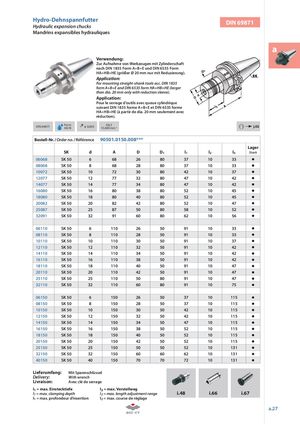

Каталог ZCC-CT оснастка - страница 62

Hydro-DehnspannfutterHydraulic expansion chucks DIN 69871 Mandrins expansibles hydrauliques a Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). DIN 69871 FormAD/B ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90501.0150.008*** Lager SK d A D D1 l1 l2 l3 Stock 06068 SK 50 6 68 26 80 37 10 33 08068 SK 50 8 68 28 80 37 10 33 10072 SK 50 10 72 30 80 42 10 37 12077 SK 50 12 77 32 80 47 10 42 14077 SK 50 14 77 34 80 47 10 42 16080 SK 50 16 80 38 80 52 10 45 18080 SK 50 18 80 40 80 52 10 45 20082 SK 50 20 82 42 80 52 10 47 25087 SK 50 25 87 50 80 58 10 52 32091 SK 50 32 91 60 80 62 10 56 06110 SK 50 6 110 26 50 91 10 33 08110 SK 50 8 110 28 50 91 10 33 10110 SK 50 10 110 30 50 91 10 37 12110 SK 50 12 110 32 50 91 10 42 14110 SK 50 14 110 34 50 91 10 42 16110 SK 50 16 110 38 50 91 10 42 18110 SK 50 18 110 40 50 91 10 47 20110 SK 50 20 110 42 50 91 10 47 25110 SK 50 25 110 50 80 91 10 47 32110 SK 50 32 110 60 80 91 10 75 06150 SK 50 6 150 26 50 37 10 115 08150 SK 50 8 150 28 50 37 10 115 10150 SK 50 10 150 30 50 42 10 115 12150 SK 50 12 150 32 50 42 10 115 14150 SK 50 14 150 34 50 47 10 115 16150 SK 50 16 150 38 50 52 10 115 18150 SK 50 18 150 40 50 52 10 115 20150 SK 50 20 150 42 50 52 10 115 25150 SK 50 25 150 50 50 52 10 131 32150 SK 50 32 150 60 60 62 10 131 40150 SK 50 40 150 70 70 72 10 131 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range i.48 i.66 i.67 l1 = max. profondeur d’insertion l2 = max. course de réglage a.27
