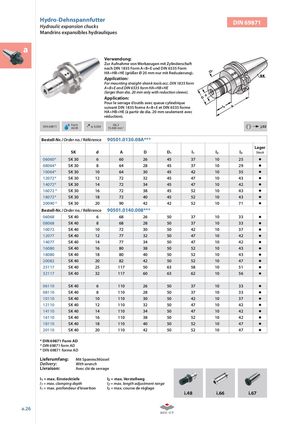

Каталог ZCC-CT оснастка - страница 61

Hydro-DehnspannfutterHydraulic expansion chucks DIN 69871 Mandrins expansibles hydrauliques a Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). DIN 69871 FormAD/B ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90501.0130.08A*** Lager SK d A D D1 l1 l2 l3 Stock 06060* SK 30 6 60 26 45 37 10 25 08064* SK 30 8 64 28 45 37 10 29 10064* SK 30 10 64 30 45 42 10 35 12072* SK 30 12 72 32 45 47 10 43 14072* SK 30 14 72 34 45 47 10 42 16072 * SK 30 16 72 38 45 52 10 43 18072* SK 30 18 72 40 45 52 10 43 20090 * SK 30 20 90 42 42 52 10 71 Bestell-Nr. / Order no. / Référence 90501.0140.008*** 06068 SK 40 6 68 26 50 37 10 33 08068 SK 40 8 68 28 50 37 10 33 10072 SK 40 10 72 30 50 42 10 37 12077 SK 40 12 77 32 50 47 10 42 14077 SK 40 14 77 34 50 47 10 42 16080 SK 40 16 80 38 50 52 10 43 18080 SK 40 18 80 40 50 52 10 43 20082 SK 40 20 82 42 50 52 10 47 25117 SK 40 25 117 50 63 58 10 51 32117 SK 40 32 117 60 63 62 10 56 06110 SK 40 6 110 26 50 37 10 33 08110 SK 40 8 110 28 50 37 10 33 10110 SK 40 10 110 30 50 42 10 37 12110 SK 40 12 110 32 50 47 10 42 14110 SK 40 14 110 34 50 47 10 42 16110 SK 40 16 110 38 50 52 10 42 18110 SK 40 18 110 40 50 52 10 47 20110 SK 40 20 110 42 50 52 10 47 * DIN 69871 Form AD * DIN 69871 form AD * DIN 69871 forme AD Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.48 i.66 i.67 a.26
