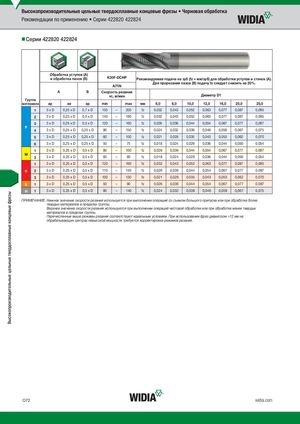

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серии 422820 422824 „Серии 422820 422824 Обработка уступов (A) и обработка пазов (B) K30F-DCHP Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Для прорезания пазов (B) подачу fz следует снизить на 20%. AlTiN A B Скорость резания vc, м/мин Диаметр D1 Группа материала ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1 3xD 0,25 x D 0,7 x D 150 – 200 fz 0,032 0,043 0,052 0,063 0,077 0,087 0,095 2 3xD 0,25 x D 0,5 x D 140 – 190 fz 0,032 0,043 0,052 0,063 0,077 0,087 0,095 3 3xD 0,25 x D 0,5 x D 120 – 160 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,087 P 4 3xD 0,25 x D 0,25 x D 90 – 150 fz 0,024 0,032 0,039 0,048 0,059 0,067 0,075 5 3xD 0,25 x D 0,25 x D 60 – 100 fz 0,021 0,029 0,035 0,043 0,053 0,062 0,070 6 3xD 0,25 x D 0,25 x D 50 – 75 fz 0,018 0,024 0,029 0,036 0,044 0,050 0,054 1 3xD 0,25 x D 0,5 x D 80 – 100 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,087 M 3 3xD 0,25 x D 0,5 x D 60 – 80 fz 0,018 0,024 0,029 0,036 0,044 0,050 0,054 1 3xD 0,25 x D 0,5 x D 120 – 160 fz 0,032 0,043 0,052 0,063 0,077 0,087 0,095 K 2 3xD 0,25 x D 0,5 x D 110 – 140 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,087 3 3xD 0,25 x D 0,5 x D 100 – 130 fz 0,021 0,029 0,035 0,043 0,053 0,062 0,070 S 1 3xD 0,25 x D 0,5 x D 50 – 90 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,087 H 1 3xD 0,25 x D 0,5 x D 80 – 140 fz 0,024 0,032 0,039 0,048 0,059 0,067 0,075 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O72 widia.com
